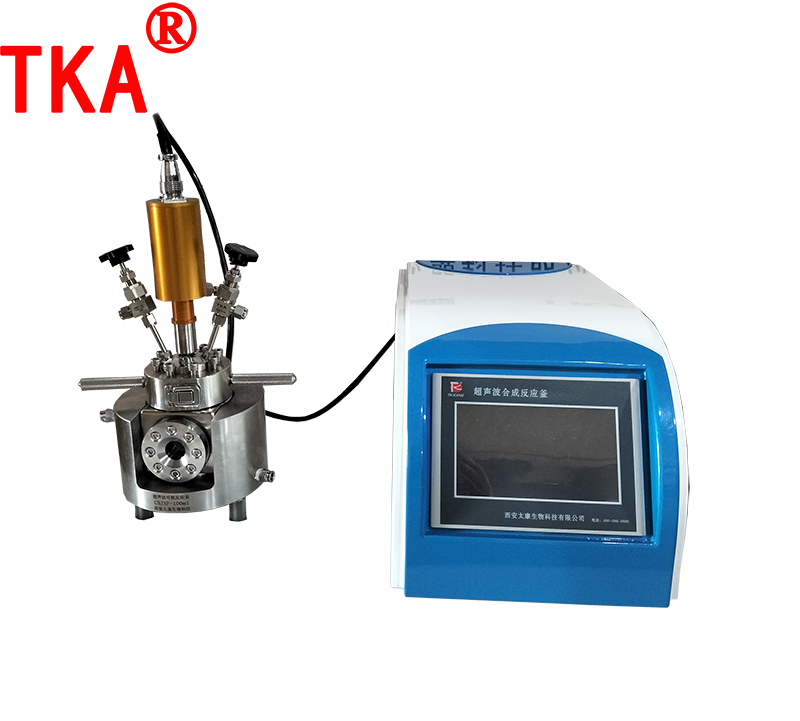

超声高压光热反应釜
时间:2022-07-11 15:15 发布人:admin 点击率:
一：功能用途
微型超声波高压反应釜广泛应用于高校企业实验室工艺研究及小试生产。是本公司在国内首家完成小型高压高温反应容器与超声波破碎相结合的整套反应设备、该设备的研制成功填补了国内空缺。实现在高温高压下的超声提取作业（超声时：温度常温-80℃任意可调，超声后反应温度常温-200℃任意设定，超声波频率20KHz。） 该超声高压反应设备可广泛应用于顽固性催化反应，化工生物学，微生物学、物理学、动物学、农药、中药材以及制药领域的教学科学研究。具有在常温或高温高压下快速实现提取、破碎、分散、乳化、悬浮液、变异气悬体、加速化学反应、可同时适用于各种挥发性或非挥发性溶酶提取介质，以及超声强化的反应过程。
二：性能参数
三：超声发声器使用说明
谢谢您使用本公司生产的超声波高压反应釜设备，本公司生产的超声设备使用简单操作方便，操作步骤如下：
1、 打开包装箱，将电源插头接人超声波发声器（接口在机箱后面）。
2、将换能器插头，接入超声波发声器（接口在机箱后面）。
3、连接好所有插头后，打开电源开关（如果显示框显示的都是8，按下总复位键进行复位操作 ）。
4、设置超声参数，F1超声时间、F2超声间隙时间、F3超声总时间，按要设定参数的建输入数字，然后按确认建。
●FI超声时间：是超声工作时间以秒为单位，一般设定2-3秒最高不能超过4秒。
●F2超声间隙时间：是超声间段的时间以秒为单位，一般设定2-3秒。
●F3超声总时间：是超声工作的总时间以分为单位
5、点击开停按钮，打开超声，超声开始工作，如果超声当中需要取样，可在点击开停按钮，暂停超声，等取完样后再点击开停按钮启动超声。
四：超声时候注意事项
◆超声变幅杆，一定要插在液面里，不能在固体和空气中干超。
◆超声波工作温度：常温—70℃，超过70℃禁止开启超声设备，防止烧毁超 设备。
◆超声变幅杆属于易耗品，不在保修范围之内。
◆要有可靠的接地。
◆超声波发声器放置在通风、干燥的场所，严禁放在潮湿、腐蚀、粉尘的环境里。
五：高压反应罐介绍
●设计容积：25ml,50ml,100ml，200ml,500ml,1000ml,2000ml等可选型订制。●釜体材质：不锈钢316L/纯钛/哈氏合金材质（可选）●设计工作温度：250℃/450℃(可选) ●设计工作压力：10MPa/60MPA（可选）●阀门及连接材料：SU316L不锈钢 ●反应器内衬：聚四氟乙、PPL、石英玻璃三种供选择（选配），使用内衬其优点具有抗腐蚀性强易拆卸清洗方便等功能。●带有温控加热装置及均匀传热设计。●带有气体通入功能。●带有在线温度及在线压力显示。●底部带有强磁力搅拌功能（如遇高粘度或大颗粒固体物料可选配我公司顶置式机械搅拌方式）。●釜仓内带有辅助冷却或加热功能●带有高精度的可调式自动泄压保护，●带有高温高压下二次或多次在线加料功能（选配）●带有气相、液相在线检测连接管 。●工作温度:TC4纯钛/C-276哈氏合金/316L不锈钢反应釜温度范围200℃，控制精度±1度。带有电脑连接程序控制型控制精度:±0.5℃。标配含有数显搅拌装置一套,恒温加热装置一套，程控软件一套（选配）。纯钛/316L不锈钢/哈氏合金材质三种反应釜体供选择,油浴加热/电热丝加热/导热模块加热（三选一）针阀二只，球阀二只，压力测量表一只（数字压力表可选配）,冷却盘管一套，1.5米不锈钢专用钢瓶软连接管一套,1.5米气相分析连接管一套（选配）0.5米在线取样管一套，TAIKANG专用扳手一套. ●搅拌速度,温度均为数字显示0-2000RPM，转速精度±2RPM,电源:220V,50HZ,搅拌功率:25W-100W随型号,加热功率:300W-1000W随型号标配.保温层:采用硅酸铝棉真空定型环保保温体,绝缘层:采用无碱玻璃纤维,绝缘系数:相对湿度≤35%时≥500兆.工作时间:单次连续工作96小时. ●表盘式压力值10Mpa，25Mpa，40Mpa，60Mpa，最小读数1pa.数字式压力最小读数0.01pa（选配）. ●阀门管件为欧洲标准,接口均为标准配置。球阀可与充惰性气体瓶连接,进行惰性保护实验反应,实现反应物不与空气直接接触。
六：超声波高压反应釜配置清单 ：
微型超声波高压反应釜广泛应用于高校企业实验室工艺研究及小试生产。是本公司在国内首家完成小型高压高温反应容器与超声波破碎相结合的整套反应设备、该设备的研制成功填补了国内空缺。实现在高温高压下的超声提取作业（超声时：温度常温-80℃任意可调，超声后反应温度常温-200℃任意设定，超声波频率20KHz。） 该超声高压反应设备可广泛应用于顽固性催化反应，化工生物学，微生物学、物理学、动物学、农药、中药材以及制药领域的教学科学研究。具有在常温或高温高压下快速实现提取、破碎、分散、乳化、悬浮液、变异气悬体、加速化学反应、可同时适用于各种挥发性或非挥发性溶酶提取介质，以及超声强化的反应过程。
二：性能参数
| 超声频率 | 20kHz |
| 超声功率 | 150W |
| 电热功率 | 600瓦、温度数显 |
| 搅拌形式 | 磁力搅拌、数显 |
| 通气形式 | 实时在线进气、通气 |
| 取样形式 | 实时在线取样 |
| 超声方式 | 聚能式 |
| 显示方式 | 数码显示 |
| 控制方式 | 单片机 |
| 安全压力 | 0-10Mpa |
| 安全泄压 | 有、精度±1pa |
| 整机尺寸 | 450/385/500(长宽高) |
| 整机重量 | 22KG |
| 电源 | 220VC/50Hz |
三：超声发声器使用说明
谢谢您使用本公司生产的超声波高压反应釜设备，本公司生产的超声设备使用简单操作方便，操作步骤如下：
1、 打开包装箱，将电源插头接人超声波发声器（接口在机箱后面）。
2、将换能器插头，接入超声波发声器（接口在机箱后面）。
3、连接好所有插头后，打开电源开关（如果显示框显示的都是8，按下总复位键进行复位操作 ）。
4、设置超声参数，F1超声时间、F2超声间隙时间、F3超声总时间，按要设定参数的建输入数字，然后按确认建。
●FI超声时间：是超声工作时间以秒为单位，一般设定2-3秒最高不能超过4秒。
●F2超声间隙时间：是超声间段的时间以秒为单位，一般设定2-3秒。
●F3超声总时间：是超声工作的总时间以分为单位
5、点击开停按钮，打开超声，超声开始工作，如果超声当中需要取样，可在点击开停按钮，暂停超声，等取完样后再点击开停按钮启动超声。
四：超声时候注意事项
◆超声变幅杆，一定要插在液面里，不能在固体和空气中干超。
◆超声波工作温度：常温—70℃，超过70℃禁止开启超声设备，防止烧毁超 设备。
◆超声变幅杆属于易耗品，不在保修范围之内。
◆要有可靠的接地。
◆超声波发声器放置在通风、干燥的场所，严禁放在潮湿、腐蚀、粉尘的环境里。
五：高压反应罐介绍
●设计容积：25ml,50ml,100ml，200ml,500ml,1000ml,2000ml等可选型订制。●釜体材质：不锈钢316L/纯钛/哈氏合金材质（可选）●设计工作温度：250℃/450℃(可选) ●设计工作压力：10MPa/60MPA（可选）●阀门及连接材料：SU316L不锈钢 ●反应器内衬：聚四氟乙、PPL、石英玻璃三种供选择（选配），使用内衬其优点具有抗腐蚀性强易拆卸清洗方便等功能。●带有温控加热装置及均匀传热设计。●带有气体通入功能。●带有在线温度及在线压力显示。●底部带有强磁力搅拌功能（如遇高粘度或大颗粒固体物料可选配我公司顶置式机械搅拌方式）。●釜仓内带有辅助冷却或加热功能●带有高精度的可调式自动泄压保护，●带有高温高压下二次或多次在线加料功能（选配）●带有气相、液相在线检测连接管 。●工作温度:TC4纯钛/C-276哈氏合金/316L不锈钢反应釜温度范围200℃，控制精度±1度。带有电脑连接程序控制型控制精度:±0.5℃。标配含有数显搅拌装置一套,恒温加热装置一套，程控软件一套（选配）。纯钛/316L不锈钢/哈氏合金材质三种反应釜体供选择,油浴加热/电热丝加热/导热模块加热（三选一）针阀二只，球阀二只，压力测量表一只（数字压力表可选配）,冷却盘管一套，1.5米不锈钢专用钢瓶软连接管一套,1.5米气相分析连接管一套（选配）0.5米在线取样管一套，TAIKANG专用扳手一套. ●搅拌速度,温度均为数字显示0-2000RPM，转速精度±2RPM,电源:220V,50HZ,搅拌功率:25W-100W随型号,加热功率:300W-1000W随型号标配.保温层:采用硅酸铝棉真空定型环保保温体,绝缘层:采用无碱玻璃纤维,绝缘系数:相对湿度≤35%时≥500兆.工作时间:单次连续工作96小时. ●表盘式压力值10Mpa，25Mpa，40Mpa，60Mpa，最小读数1pa.数字式压力最小读数0.01pa（选配）. ●阀门管件为欧洲标准,接口均为标准配置。球阀可与充惰性气体瓶连接,进行惰性保护实验反应,实现反应物不与空气直接接触。
六：超声波高压反应釜配置清单 ：
|
序 号 |
名称 | 技术指标 |
数量 单位 |
| 1 | 数控恒温加热装置 | 温度范围：室温-250度，精度±1 | 1套 |
| 2 | 数控磁力搅拌装置 | 转速范围0-2000转/分，精度±1 | 1套 |
| 3 | 反应釜装置 | 纯钛金属、哈氏合金、不锈钢 | 1套 |
| 4 | 超声波发声器 | 智能PID控制、数码显示 | 1套 |
| 5 | 超声波换能器 | 材质：钛合金 | 1套 |
| 6 | 超声波变幅杆 | 材质：钛合金 | 1套 |
| 7 | U型卡箍 | 316L不锈钢 | 2只 |
| 8 | O型卡箍 | 316L不锈钢 | 1只 |
| 9 | 便捷移动手柄 | 316L不锈钢 | 2只 |
| 10 | 三通球阀 | 316L不锈钢（国产），进口可选配 | 1只 |
| 11 | 两通针阀 | 316L不锈钢（国产），进口可选配 | 1只 |
| 12 | 智能防爆安全阀 | 316L不锈钢（本公司专利研制） | 1只 |
| 13 | 高压气体软管 | 反应釜与气体钢瓶连接专用 | 1套 |
| 14 | 专用钢瓶接头 | 1.5米316L不锈钢链接钢瓶专用 | 1个 |
| 15 | 实时在线取样装置 | 0.5米，￠3的316L不锈钢 | 1套 |
| 16 | 实时在线加料装置 | 316L不锈钢，单次最多加料25ml | 1套 |
| 17 | 精密压力表 | 全不锈钢外壳防震设计，精度0.5级 | 1个 |
| 18 | 釜盖密封顶丝 | 316L不锈钢（国产） | 6只 |
| 19 | 专用压力表座 | 材质316L不锈钢 | 1个 |
| 20 | 高温搅拌磁子 | 8×16,6×20 | 各1个 |
| 21 | 专用电器保险管 | 稳定反应釜电压、电流专用 | 1个 |
| 22 | 针形温度传感器 | 材质316L | 1个 |
| 23 | 传感器套管 | 材质316L | 1个 |
| 24 | 液体取样套管 | 材质316L | 1个 |
| 25 | 气体过滤保护 | 材质：316L | 1个 |
| 26 | 液体过滤保护 | 材质：316L | 1个 |
| 27 | 专用工具 | 套 | 1套 |
| 28 | 使用说明书 | 份 | 1份 |
| 29 | 设备保修卡 | 份 | 1份 |
